機房柜式分體空調智能節能控制方案
時間: 2025-05-16瀏覽次數：
一、 概述 隨著數據中心和機房規模的不斷擴大，空調系統的能耗問題愈發突出。據相關統計數據顯示，空調能耗通常占據機房總能耗的20% - 45%，在一些高密度機房中，這一比例甚至超
一、概述
隨著數據中心和機房規模的不斷擴大，空調系統的能耗問題愈發突出。據相關統計數據顯示，空調能耗通常占據機房總能耗的20% - 45%，在一些高密度機房中，這一比例甚至超過60%。因此，降低空調系統能耗已成為數據中心節能改造的關鍵方向。機房空調節電器作為一種重要的節能設備，通過優化空調運行參數、減少不必要的能耗，能夠有效降低電費支出。然而，為了準確驗證其實際節電效果，必須采用科學合理的測試方法進行評估。
本文結合廣州亞禾電子科技有限公司的CRACC - D智能節能遠程空調控制器（以下簡稱CRACC - D）產品，詳細探討節電率測試的基本原理、測試方法、實施步驟及注意事項。CRACC - D是一款專為機房環境量身打造的智能空調控制器，具備動態溫控、電能管理、故障保護等多項先進功能，能夠顯著提升空調系統的能效比，有效降低能耗。
測試節電率的核心目標在于，通過對比節電器安裝前后的能耗數據，精確計算實際節電率，并全面評估其對機房整體能效的影響。為實現這一目標，需要采用標準化的測試方法，如直接測量對比法、PUE（電源使用效率）測試法、溫度歸一法等，并結合CRACC - D的實際應用場景進行細致分析。同時，還需充分考慮測試環境的穩定性、設備精度、數據采集周期等因素，以確保測試結果的準確性和可重復性。
通過本文的深入探討，旨在為機房管理人員和節能設備供應商提供一套科學、規范的節電率測試方案，推動數據中心節能技術的持續優化和應用，助力數據中心實現綠色、可持續發展。
二、機房空調節電器的節能原理與CRACC - D產品特性
（一）機房空調節電器的節能原理
機房空調節電器的節能原理主要基于以下幾個方面：
1. 動態溫控與冷量均衡
通過實時監測機房內的溫度分布情況，精準優化空調的運行策略，有效避免過度制冷或局部過熱現象的發生。以CRACC - D為例，它支持多區域溫度分區管理，能夠根據不同機柜的負載情況，靈活調整空調風速和出風口溫度，從而顯著提高冷量利用率。例如，在核心服務器區域，由于設備負載較大，可適當提高風速和降低出風口溫度，確保設備正常運行；而在備用設備區域，負載相對較小，則可降低風速和提高出風口溫度，避免能源浪費。
2. 電能管理與負載優化
CRACC - D具備強大的分路能耗統計功能，能夠實時監控每臺空調的功率和累計用電量，精準識別高耗能設備，并優化其運行時段。此外，該產品還支持智能啟停策略，能夠根據機房負載變化自動切換空調運行模式。例如，在夜間低負載時段，可適當提高空調設定溫度1 - 2℃，從而有效降低能耗。這種智能化的電能管理方式，不僅能夠有效降低電費支出，還能延長空調設備的使用壽命。
3. 空調性能持續監測
在測試節電率的過程中，實時監測空調系統的運行狀態至關重要。亞禾電子的專利“一種空調性能持續監測系統及方法”（專利號2019103139540）提供了一套完整的監測方案，包括對空調啟停頻率、進/出風口溫度、電流波動等關鍵參數的持續記錄。通過CRACC-D的內置監測功能（如電流、電壓、溫度）實現數據采集的自動化和精準化。在測試CRACC-D的節能效果時，可結合該專利的監測系統，實時跟蹤空調的能耗變化，并通過歷史數據對比分析節電率。
4. 空調動態尋優的節能控制
亞禾專利“一種空調動態尋優的節能控制方法、系統、設備及介質”（專利號2024115577532）提出了一種基于實時負載和環境數據的動態優化算法。這一技術應用于測試方案中，通過CRACC-D的智能控制功能（如多區域溫度分區管理、分路能耗統計）動態調整空調運行策略。在測試期間，CRACC-D可根據IT設備的負載波動自動優化空調出風溫度和風速，從而降低能耗。
（二）CRACC - D的產品特性

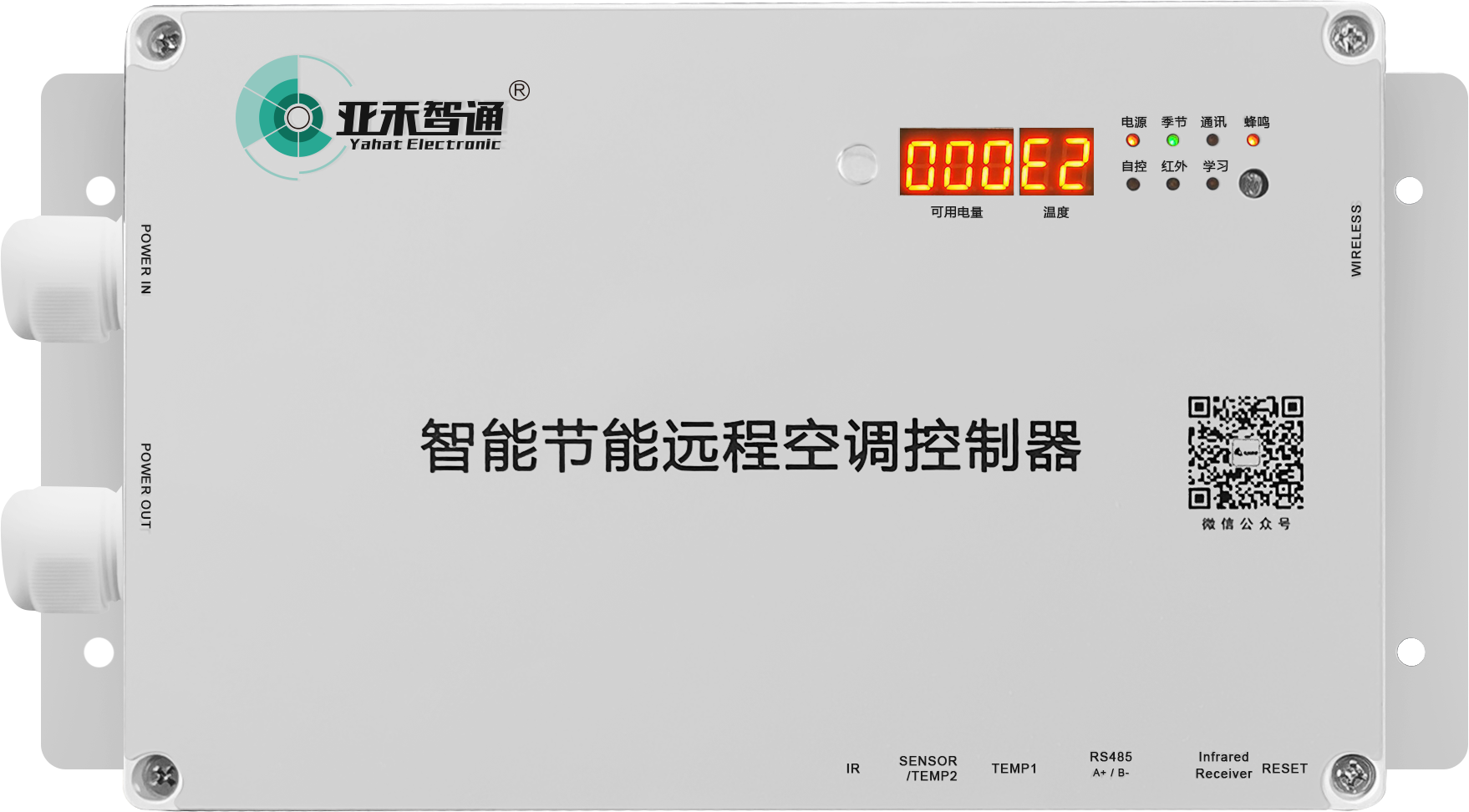

CRACC - D是一款專為機房環境設計的智能節能遠程空調控制器，具備以下核心特性：
1. 高負載支持
其繼電器額定電流為16A，適用于機房大功率空調及精密空調系統（380V電源），能夠穩定驅動高功率設備，滿足機房對空調系統的嚴格要求。
2. 冗余通訊設計

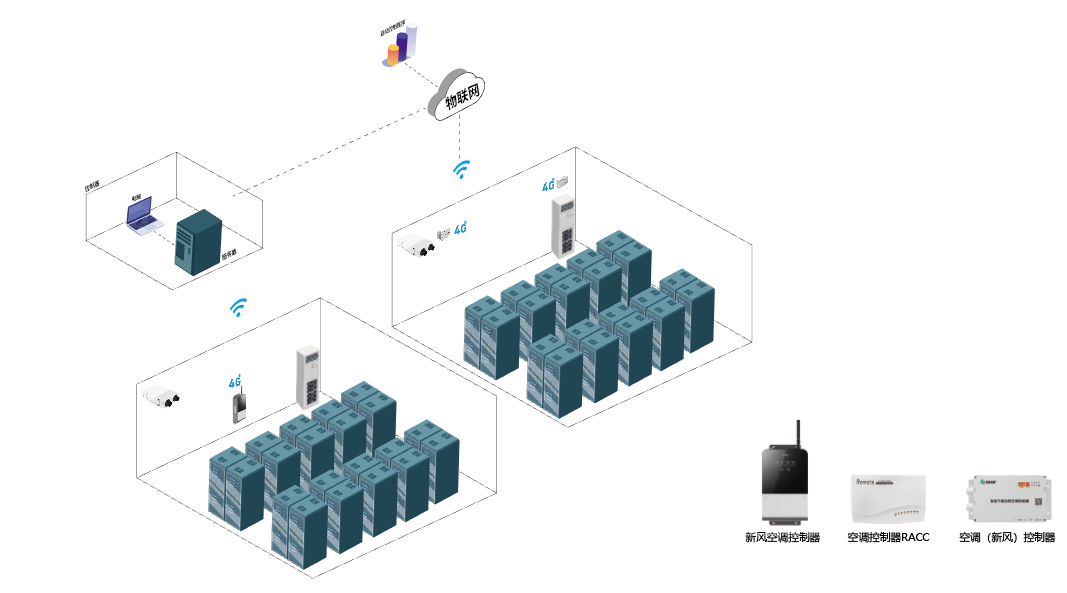

支持RS485、4G、LoRa等多種通訊方式，確保在不同網絡環境下仍能實現遠程控制和數據傳輸。即使在校園網屏蔽信號的環境中，LoRa通訊仍能保持穩定運行，為機房管理人員提供了便捷、高效的遠程管理手段。
3. 精準監測與反饋

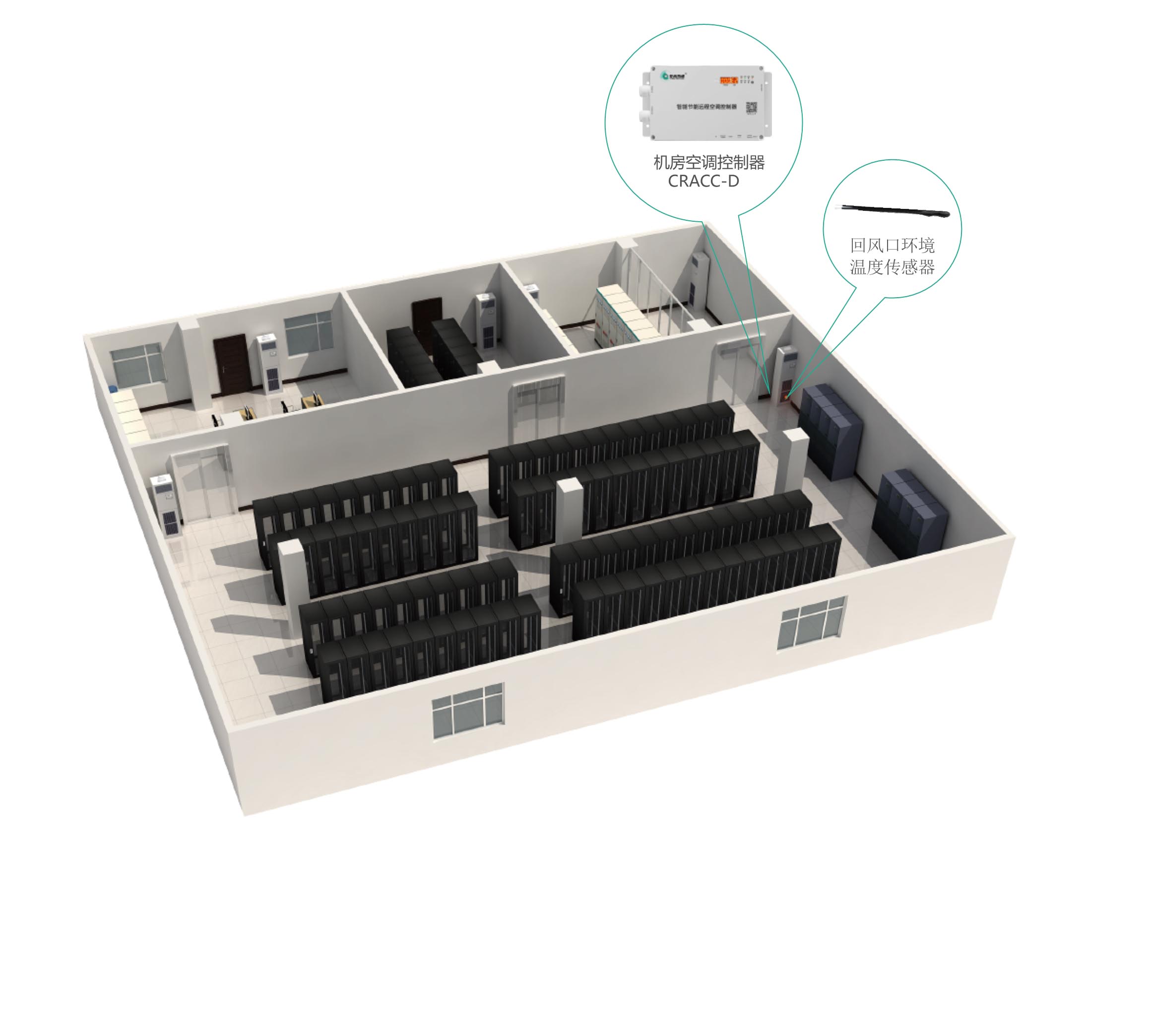

配備三路溫度傳感器（核心溫度、出風口/進風口溫度），能夠實時反饋機房熱環境，有效避免局部過熱。同時，支持遠程監控平臺，實現空調運行狀態的可視化管理。機房管理人員可以通過遠程監控平臺，隨時隨地了解空調的運行狀態、溫度變化等信息，及時發現問題并進行處理。
4. 節能與可靠性并重
CRACC - D通過優化空調運行策略，在降低能耗的同時，有效延長設備使用壽命。例如，其智能啟停策略可減少空調壓縮機頻繁啟動，從而降低機械磨損和故障率。壓縮機頻繁啟動不僅會增加能耗，還會對壓縮機造成較大的沖擊，縮短其使用壽命。通過智能啟停策略，CRACC - D能夠根據機房負載情況合理控制空調壓縮機的啟動和停止，降低壓縮機的磨損，提高設備的可靠性。
三、節電率測試的基本方法
（一）直接測量對比法
1. 原理
直接測量對比法是最常用且直觀的節電率測試方法，其核心思想是通過安裝電能表分別測量空調系統在使用節電器前后的能耗，進而計算節電率。這種方法簡單易行，能夠直接反映節電器的節能效果。
2. 實施步驟
· 基線測試
在未安裝CRACC - D的情況下，記錄空調系統的基準能耗數據，如每日用電量、峰值功率等。為了確保數據的準確性，應選擇在機房負載相對穩定的時間段進行測試，并記錄測試期間的環境條件，如機房溫度、濕度、室外溫度等。
· 安裝CRACC - D
按照產品說明將CRACC - D安裝到空調系統中，并確保其正常運行。在安裝過程中，應嚴格按照操作規程進行，避免因安裝不當導致設備損壞或測試結果不準確。
· 節電器測試
在相同環境條件下（如機房負載、室外溫度、濕度等），記錄安裝CRACC - D后的能耗數據。同樣，應選擇在機房負載相對穩定的時間段進行測試，并記錄測試期間的環境條件，以便與基線測試數據進行對比。
· 數據對比與計算
通過對比使用前后能耗數據，計算節電率。節電率的計算公式為：節電率= （使用前能耗- 使用后能耗）/使用前能耗* 100%
（二）PUE（電源使用效率）測試法
1. 原理
PUE是衡量數據中心能源效率的重要指標，其計算公式為：PUE =總設施能耗/IT設備能耗
PUE值越接近1，表示能源利用效率越高。通過測試安裝CRACC - D前后的PUE值，可以間接評估空調系統的節能效果。因為空調系統是數據中心總設施能耗的重要組成部分，空調系統的節能效果會直接影響PUE值的變化。
2. 實施步驟
· 測量總設施能耗
包括IT設備能耗、空調系統能耗及其他輔助設備能耗。為了準確測量總設施能耗，應使用高精度的電能表，并確保測量設備的準確性和可靠性。
· 測量IT設備能耗
通過電能表記錄IT設備的功耗。IT設備是數據中心的核心設備，其能耗的準確測量對于計算PUE值至關重要。
· 計算PUE值
根據測量數據計算PUE值，并對比安裝CRACC - D前后的變化。通過對比PUE值的變化，可以評估空調系統的節能效果對整個數據中心能源效率的影響。
3. 優點
· 能綜合評估整個機房的能源利用效率，不僅關注空調系統的節能效果，還考慮了其他設備和系統的能耗情況。
· 適用于大型數據中心的節能評估，能夠為數據中心的節能改造提供全面的參考依據。
4. 缺點
· 需要較復雜的設備和測量手段，增加了測試成本和難度。
· 對IT設備的能耗測量要求較高，如果IT設備能耗測量不準確，會影響PUE值的計算結果，進而影響對空調系統節能效果的評估。
（三）溫度歸一法
1. 原理
溫度歸一法是一種考慮不同季節和環境溫度對空調能耗影響的測試方法。由于不同季節和環境溫度下，空調系統的能耗會有所不同，通過將不同條件下的能耗數據轉換為同一基準溫度條件下的能耗，從而更準確地評估空調系統的節能效果。
2. 實施步驟
· 數據采集
在不同季節和環境溫度下采集空調系統的能耗數據。為了確保數據的全面性和代表性，應選擇多個不同的時間段和季節進行數據采集，并記錄每個時間段的環境條件。
· 溫度歸一化處理
將采集到的數據按基準溫度（如25℃）進行歸一化處理。歸一化處理的方法可以根據實際情況選擇，例如，可以采用線性回歸等方法，將不同溫度下的能耗數據轉換為基準溫度下的能耗數據。
· 計算節能效果
通過對比歸一化后的數據，評估CRACC - D的節能效果。通過歸一化處理后的數據對比，可以消除環境溫度對空調能耗的影響，更準確地反映節電器的節能效果。
四、測試方案的實施步驟
（一）測試準備階段
1. 環境條件控制
· 保持機房溫度在18 - 24℃之間，濕度在40% - 60%范圍內，確保測試環境的穩定性。穩定的環境條件能夠減少環境因素對測試結果的影響，提高測試的準確性。
· 確保IT設備負載恒定，若無法完全固定，需記錄實時負載變化以修正數據。因為IT設備負載的變化會影響空調系統的能耗，所以需要記錄負載變化情況，以便在數據分析時進行修正。
· 關閉其他可能干擾的節能措施（如變頻水泵、智能通風），僅保留待測CRACC - D。這樣可以避免其他節能措施對測試結果的干擾，確保測試結果能夠準確反映CRACC - D的節能效果。
2. 儀器校準與安裝
· 使用符合國家標準的電能表（如GB/T 17758 - 2010）、濕度計、溫度傳感器等設備，校準誤差≤1%。高精度的測量設備能夠保證測試數據的準確性，減少測量誤差。
· 在空調系統關鍵節點布設測點：空調電源輸入口、核心溫度、進風/出風口溫度傳感器等。通過在這些關鍵節點布設測點，能夠全面、準確地采集空調系統的能耗數據和運行參數。
（二）測試實施階段
1. 直接對比法（工頻模式 vs 節電模式）
· 基礎數據采集
在未安裝CRACC - D時，記錄空調系統連續運行至少24小時的用電量（E?）、制冷量（Q?）及能效比（EER? = Q?/E?）。為了確保數據的可靠性，應選擇在機房負載相對穩定的時間段進行數據采集，并記錄采集數據期間的環境條件。
· 節電模式測試
安裝CRACC - D后，在相同環境、負載下重復測試，記錄用電量（E?）、制冷量（Q?）及EER?。同樣，應選擇在機房負載相對穩定的時間段進行測試，并記錄測試期間的環境條件，以便與基礎數據進行對比。
· 同步監測參數
空調啟停次數、運行電流、冷卻水流量等。同步監測這些參數能夠更全面地了解空調系統的運行狀態，為數據分析提供更多的依據。
2. PUE測試法
· 測量總設施能耗
包括IT設備能耗、空調系統能耗及其他輔助設備能耗。具體測量方法可參考直接測量對比法中總設施能耗的測量方法。
· 測量IT設備能耗
通過電能表記錄IT設備的功耗。應選擇高精度的電能表，并確保測量設備的準確性和可靠性。
· 計算PUE值
根據測量數據計算PUE值，并對比安裝CRACC - D前后的變化。通過對比PUE值的變化，評估空調系統的節能效果對整個數據中心能源效率的影響。
3. 溫度歸一法
· 數據采集
在不同季節和環境溫度下采集空調系統的能耗數據。應選擇多個不同的時間段和季節進行數據采集，并記錄每個時間段的環境條件。
· 溫度歸一化處理
將采集到的數據按基準溫度（如25℃）進行歸一化處理?？梢圆捎镁€性回歸等方法，將不同溫度下的能耗數據轉換為基準溫度下的能耗數據。
· 計算節能效果
通過對比歸一化后的數據，評估CRACC - D的節能效果。通過歸一化處理后的數據對比，可以消除環境溫度對空調能耗的影響，更準確地反映節電器的節能效果。
（三）數據分析階段
1. 數據處理
· 對測試數據進行統計分析，計算節電率、能效比（EER）等關鍵指標。通過統計分析，能夠更直觀地了解空調系統的節能效果和能效變化情況。
· 通過回歸分析，評估CRACC - D對空調系統能耗的影響。回歸分析可以幫助我們了解CRACC - D的各項功能與空調系統能耗之間的關系，為進一步優化空調系統提供依據。
2. 結果評估
· 根據測試結果評估CRACC - D的節能效果，分析可能的影響因素（如環境溫度、負載變化等）。通過分析影響因素，可以更好地理解測試結果，為后續的節能改造提供參考。
· 生成測試報告，包括測試方法、測試結果和評估結論。測試報告應詳細記錄測試過程和結果，為機房管理人員和節能設備供應商提供全面的參考依據。
（四）測試報告與驗證
1. 數據有效性要求
· 測試時間：單次測試≥1小時，長期評估≥1年。較長的測試時間能夠保證數據的穩定性和可靠性，減少隨機誤差的影響。
· 數據間隔：自動記錄每5分鐘一組，人工記錄每15分鐘。合理的數據記錄間隔能夠保證數據的完整性和準確性，便于后續的數據分析。
2. 第三方驗證
· 依據GB/T 21056標準，要求CRACC - D具備數據存儲功能，存儲周期≥1年，供第三方核查。數據存儲功能能夠保證測試數據的可追溯性，便于第三方進行核查和驗證。
· 對比國際標準（如ASHRAE 90.1）中的等效測試方法，增強結果可信度。通過與國際標準進行對比，能夠提高測試結果的可信度和權威性。
五、測試中的常見問題及解決方案
（一）環境干擾排除
1. 問題
測試期間外部環境（如極端天氣、機房負載波動）可能影響測試結果。極端天氣會導致環境溫度、濕度等參數發生較大變化，從而影響空調系統的能耗；機房負載波動會影響空調系統的運行狀態，進而影響測試結果的準確性。
2. 解決方案
· 選擇穩定的時間段進行測試，避免在極端天氣（如高溫峰值、寒潮）期間測試。穩定的時間段能夠減少環境因素對測試結果的影響，提高測試的準確性。
· 通過數據修正消除環境影響，例如采用溫度歸一法調整數據。溫度歸一法能夠將不同環境溫度下的能耗數據轉換為基準溫度下的能耗數據，從而消除環境溫度對測試結果的影響。
· 使用對照組：在同一機房內分區域安裝/不安裝CRACC - D，對比同期數據。通過設置對照組，能夠更準確地評估CRACC - D的節能效果，排除其他因素的干擾。
（二）設備精度與誤差修正
1. 問題
測試設備的精度不足可能導致測量誤差。測量設備的精度直接影響測試數據的準確性，如果設備精度不足，會導致測試結果存在較大的誤差。
2. 解決方案
· 使用高精度的電能表、溫度傳感器和濕度計，并定期進行校準。高精度的測量設備能夠保證測試數據的準確性，定期校準能夠確保設備的精度始終符合要求。
· 對測試數據進行多次重復測量，取平均值以減少隨機誤差。多次重復測量能夠減少隨機誤差的影響，提高測試結果的可靠性。
· 對于瞬態干擾（如浪涌電流），使用真有效值（True RMS）電表測量，避免傳統電表因諧波導致的測量誤差。真有效值電表能夠準確測量瞬態干擾下的電流值，避免傳統電表因諧波導致的測量誤差。
（三）數據采集周期與穩定性
1. 問題
測試周期過短可能導致數據不具代表性。較短的測試周期無法全面反映空調系統在不同環境條件下的能耗情況，導致測試結果不準確。
2. 解決方案
· 單次測試時間至少為24小時，長期評估周期建議為1年以上。較長的測試周期能夠保證數據的全面性和代表性，減少隨機誤差的影響。
· 在不同季節和負載條件下重復測試，確保數據的全面性和穩定性。不同季節和負載條件下空調系統的能耗會有所不同，通過在不同條件下重復測試，能夠更全面地了解空調系統的節能效果。
· 采用自動化數據采集系統，減少人為干預帶來的誤差。自動化數據采集系統能夠實時、準確地采集數據，減少人為干預帶來的誤差，提高測試結果的準確性。
（四）虛假節電率的識別
1. 問題
某些節電器可能通過犧牲制冷量（如降低風速、限制溫度范圍）實現用電量下降，但實際制冷效果不佳。這種虛假節電現象會誤導用戶，影響機房的正常運行。
2. 解決方案
· 通過顯熱制冷量測試驗證，確保安裝CRACC - D后制冷量不低于95%。顯熱制冷量測試能夠準確測量空調系統的制冷量，確保安裝CRACC - D后制冷量不會明顯下降。
· 對比安裝前后的溫度波動情況，確保溫度穩定性符合機房要求（如±0.5℃以內）。溫度穩定性是衡量空調系統制冷效果的重要指標，通過對比安裝前后的溫度波動情況，能夠確保空調系統的制冷效果滿足機房要求。
· 采用第三方檢測機構進行獨立驗證，確保測試結果的客觀性。第三方檢測機構具有專業的檢測設備和技術，能夠提供客觀、準確的測試結果，避免虛假節電現象的發生。
六、CRACC - D在機房環境中的實際應用案例
（一）某IDC機房的節能改造
1. 背景
某IDC機房采用8臺精密空調，全年不間斷運行，電費成本占比超過40%。高能耗問題不僅增加了機房的運營成本，還對環境造成了一定的影響。
2. CRACC - D解決方案
· 動態溫控
將核心服務器區溫度從22℃調整為24℃，備用區從24℃調整為26℃，空調日均運行時長減少3小時。通過動態溫控策略，能夠根據不同區域的需求合理調整溫度，降低空調的能耗。
· 負載均衡
通過進/出風口溫差分析，關閉2臺冗余空調，冷量利用率提升15%。負載均衡策略能夠優化空調系統的運行，提高冷量利用率，減少不必要的能耗。
3. 結果
· 年度節電率18%，節省電費約12萬元。節能改造取得了顯著的經濟效益，降低了機房的運營成本。
· 空調故障率下降30%，設備使用壽命延長。通過優化空調系統的運行，減少了設備的磨損，提高了設備的可靠性和使用壽命。
（二）某通信基站的節能改造
1. 背景
某通信基站的空調系統能耗較高，且存在頻繁啟停問題，導致設備老化加速。頻繁啟停不僅增加了空調的能耗，還會加速設備的磨損，降低設備的使用壽命。
2. CRACC - D解決方案
· 智能啟停策略
基于機房負載變化（如夜間低負載時段），自動切換空調為節能模式（提高設定溫度1 - 2℃）。智能啟停策略能夠根據機房負載情況合理控制空調的運行，降低能耗。
3. 結果
· 空調能耗降低22%，電費支出減少約15萬元/年。節能改造取得了顯著的經濟效益，降低了通信基站的運營成本。
· 設備故障率下降40%，維護成本顯著降低。通過優化空調系統的運行，減少了設備的磨損，降低了設備的故障率和維護成本。
（三）某高校數據中心的節能改造
1. 背景
某高校數據中心面臨高能耗問題，空調系統長期處于高負載運行狀態。高能耗問題不僅增加了數據中心的運營成本，還對學校的能源管理帶來了一定的挑戰。
2. CRACC - D解決方案
· 分區溫度管理
按機柜區域劃分溫控策略（核心服務器區設定22±1℃，備用設備區25±2℃），避免整體過冷導致的能耗浪費。分區溫度管理策略能夠根據不同區域的需求合理調整溫度，提高能源利用效率。
· 分路能耗統計
監控每臺空調的實時功率，識別高耗能設備并優化運行時段。分路能耗統計功能能夠精準識別高耗能設備，為優化空調系統的運行提供依據。
3. 結果
· 年度節電率20%，節省電費約8萬元。節能改造取得了顯著的經濟效益，降低了數據中心的運營成本。
· 機房溫度穩定性提升，設備運行效率提高。通過優化空調系統的運行，提高了機房的溫度穩定性，為設備的正常運行提供了良好的環境。
七、未來發展趨勢與建議
（一）技術創新
1. 智能控制技術
通過AI算法優化空調運行策略，進一步提升能效比。例如，結合歷史數據和實時負載預測，動態調整空調運行參數。智能控制技術能夠根據機房的實際情況自動調整空調的運行策略，實現更加精準的節能控制。
2. 新型制冷技術
開發自然冷卻、液體冷卻等新型制冷技術，降低空調能耗。例如，利用室外冷空氣與室內熱空氣進行熱量交換，減少空調系統運行時間。新型制冷技術具有更高的能效比和更低的能耗，能夠為數據中心的節能改造提供新的解決方案。
3. 能源回收技術
通過廢熱回收技術，將空調系統中的余熱用于熱水供應或其他用途，提高能源利用效率。能源回收技術能夠將空調系統產生的廢熱進行回收利用，實現能源的梯級利用，提高能源利用效率。
（二）標準完善
1. 測試標準完善
進一步完善機房空調節電器節電率測試的標準和規范，提高測試結果的可比性和可靠性。例如，制定統一的測試流程和數據采集方法。完善的測試標準能夠為機房空調節電器的測試和評估提供統一的依據，促進節能技術的發展和應用。
2. 能效等級劃分
建立機房空調節電器的能效等級劃分標準，便于用戶選擇和比較。例如，將節電率分為A、B、C等多個等級，明確各等級的節能效果。能效等級劃分標準能夠幫助用戶更加直觀地了解機房空調節電器的節能性能，為用戶選擇合適的產品提供參考。
3. 評估指標體系
建立全面的評估指標體系，包括能效、可靠性、壽命、成本等多方面指標，為用戶提供更全面的參考依據。全面的評估指標體系能夠從多個角度評估機房空調節電器的性能，為用戶選擇產品提供更加全面的參考。
（三）推廣與應用建議
1. 優化空調系統
根據測試結果優化空調系統的運行參數和控制策略，進一步提高能效。例如，調整溫度設定值、優化風機轉速等。通過優化空調系統的運行參數和控制策略，能夠充分發揮空調系統的節能潛力，降低能耗。
2. 推廣節能技術
將成功的節能技術和經驗推廣到其他機房和數據中心。例如，通過案例分享、技術培訓等方式，提升行業整體節能水平。推廣節能技術和經驗能夠促進整個行業的節能發展，實現節能減排的目標。
3. 制定節能政策
根據測試結果制定合理的節能政策和標準，推動行業節能發展。例如，出臺強制性的節能法規，鼓勵企業采用高效節能設備。制定節能政策和標準能夠為機房和數據中心的節能改造提供政策支持和引導，推動行業節能技術的廣泛應用。
八、結論
機房空調智能節能控制器的節電率測試是評估節能效果的重要手段，對于推動數據中心節能發展具有重要意義。通過本文的探討，我們可以看到，機房空調智能節能控制器的節電率測試方法多種多樣，包括直接測量對比法、PUE測試法、溫度歸一法等，各有優缺點，應根據具體需求選擇合適的測試方法。
CRACC - D作為一款專為機房環境設計的機房智能節能遠程空調控制器，通過動態溫控、電能管理、故障保護等功能，顯著降低了空調系統的能耗，同時保障了設備運行的可靠性。其多通訊冗余、分區域管理及智能化策略配置能力，使其成為數據中心、通信機房等場景節能改造的核心設備。
未來，隨著技術創新和標準完善，機房空調節能將取得更大的進展，為數據中心的可持續發展做出更大貢獻。我們應積極推動節能技術的研發和應用，不斷完善測試標準和規范
，共同推動數據中心行業的綠色、可持續發展。
